卫星通信终端转发测试

RDSS、天通终端无源有线转发测试系统

1、前言

具有收发功能的通信终端的转发测试分成有无线转发（见产品手册）、无源有线转发（见图2）、无源屏蔽暗箱转发（见图3）三种方法。后两种测试方法采用较高增益的无源天线（见图1），低损耗电缆，常年稳定可靠。对于RDSS、天通卫星，天线的收、发共用一个端口，只需要一根室外射频电缆，对于同频的双极化系统，需要两根室外电缆。天线架设在屋顶或窗口，对准一颗GEO卫星，当天线增益减去电缆损耗大于4dB时，可以获得较好的测试效果。针对非GEO卫星，宜采用常规的无线转发方式。

2、RDSS高增益无源天线

频率：B2b、L、S

极化：发射为LHCP，接收为RHCP

增益：12~17dB

3dB波束宽度：20~40°

射频端口：N（或TNC），各频率共一个端口

尺寸：直径390mm，高度127mm

安装接口：底部中央有三脚架螺纹孔，盒体四角4-M4安装螺纹孔

      图1  高增益室外收发天线（单端口或双端口）

3、有线转发测试方法

当短报文终端能够将终端的无源天线与放大器分离时，可以采用有线连接的测试方法，见图2。屋顶一线通天线通过分波器分离出发射与接收频率，分别连接到终端对应的射频口。由于各环节可以精确标定，这种方法可以用于终端的仔细标定。

这种方法尤其适合于高低温箱内测试，虽然只考核了天线除外的其它部分，考虑到无源天线的稳定性、可靠性很高，与温度变化不敏感，基本全面评估了整个终端的高低温性能。

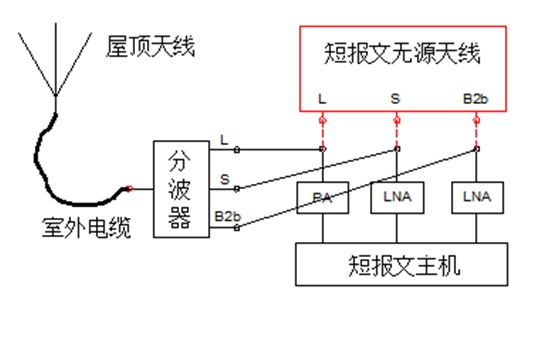

                图2  天线可分离的终端的有线转发

4、屏蔽暗箱转发测试方法

当短报文终端的无源天线与放大器不能分离时，可以采用屏蔽暗箱的测试方法，见图3。值得注意的是，不要采用常规的小暗箱测试。常规的小暗箱内电磁场分布不受控，多径影响很大，重复性差，传输损耗不稳定。专门设计的屏蔽暗箱避免了这些问题，可以获得满意的测试结果。使用方法见自适应抗干扰产品一节。

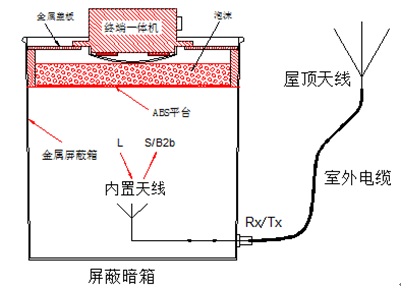

      图3  一体机有线转发

5、常规无线转发测试方法：见产品手册
