1、低噪声放大器

卫星应用实践中用到多种低噪声放大器，可以提供定制服务。标准的放大器特性如下：

1.1 工作频率

  窄频带：如覆盖GNSSL1B1G1,1550-1615MHz

  宽频带：如覆盖所有卫星导航频率，1160-1615MHz

  双频带：如1160-1280MHz+1550-1615MHz，也可以用两个SAW滤波器形成两个极窄频带

  多频带：如1268+1575+2492三频段

1.2 其它电特性

  增益：最高50dB，噪声小于1.5dB，直流特性任意指定

1.3 外形

  三种形状（2651,4256,4256-13）可选

              2651封装

    4256封装

     4256-13封装

2、精密分路器（SPn）

SPn是1入n出的射频分路器，可内置低噪声放大器，专门为GNSS和卫通应用而设计，用于将一个天线收到的卫星信号分成n路，分别送往n个接收机。

为了简化型号的选择，SPn按常用的GNSS和卫通使用需求，配置了缺省标配状态： 第一输出端口OUT1 （J1）馈电， 此端口必须接入接收机，并处于工作状态，为分路器和外接天线中的放大器供电（5VDC），其它输出端口处于隔直状态，并接有直流假负载，以模拟天线对各接收机的直流负载。

为了满足客户的个性需求，设置了很多选项，如高精度、高隔离度、宽频带、多种供电方式等。

2.1  选型指南：SPnA-LLHH（XY）

分频路数：n， n＝2、4、8、12、16、32等

有源分配：A； （无源分配器无标识A）

起始频率：LL

终止频率：HH

插座种类（X）：X=N(N)、T(TNC)、B(BNC)、S(SMA)，可随意指定

直流特性（Y）：Y=A、B、C、D、E、F、G

馈电方式A型－J1口接收机供电，其余输出口隔直且无直流负载

馈电方式B型－J1口接收机供电，其它输出口隔直，有负载（缺省）

馈电方式C型－任意某个(或多个)接收机开机即可安全正常工作，各输出口直流隔离，天线端比最高输入端电压低0.2V。

馈电方式D型－外加直流电源，所有输出口直流负载开路

馈电方式E型－外加直流电源，所有输出口接直流负载（推荐）

馈电方式F型－任意输出口供电, 输出口直流无隔离（推荐为合路器）

注意：“F型”分路器各端口的直流是相通的，即直流互不隔离，对于电源模块设计不完善的接收机，有可能造成接收机损毁。应选用“C型”。

2.2 产品特点

l  覆盖GNSS全部频率及卫通频率(0.85~2.5GHz)

l  高精度选项：优质进口接插件，各路输出的幅度和相位高一致性

l  可内置放大器：增益18dB或26dB可选

l  馈电选项：多种供电方式可选，卫通10MHz时钟可以与直流一起传输

l  多种外形：铝合金数控加工的腔体，以及1U、2U机箱(见转发器)等形式

2.3 内置放大器选项

有源分配器是内置放大器，先放大后分路，放大器有两种可选：窄带（1.5-1.65GHz，G=27dB）和宽带（1.1~1.65GHz，G=16dB）。总增益为放大器增益+实际损耗。

2.4 分配器的外形

    分配器采用铝合金数控机加而成，其外形有很多种，如二分路器有四种，八分路器三种，16分路器、32分路器2种。插座为N、TNC、BNC、SMA等，如果选用sma插座，分路器的厚度可以减少为13mm，64路以上采用2U机箱，常用的分路器的外形如下：

       二分路（T3842）                                 二分路（T4256）

  二分路（Y3842）                             二分路（Y4244）

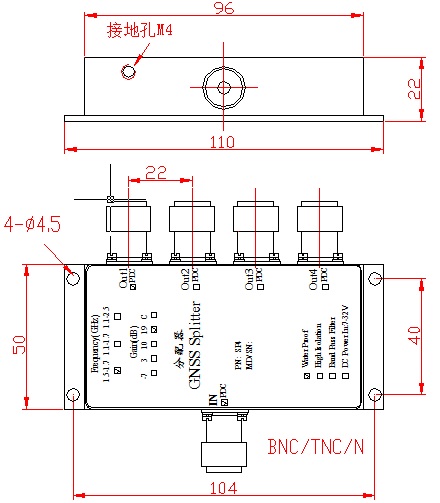

     四分路（Y5096）

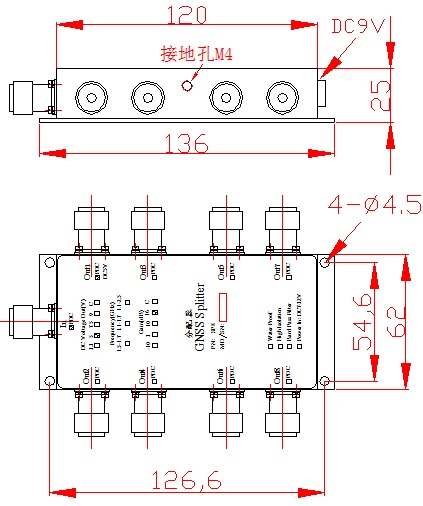

  八分路（T62120）

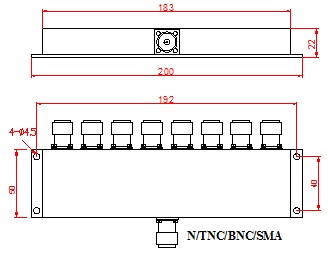

八分路（Y50183）

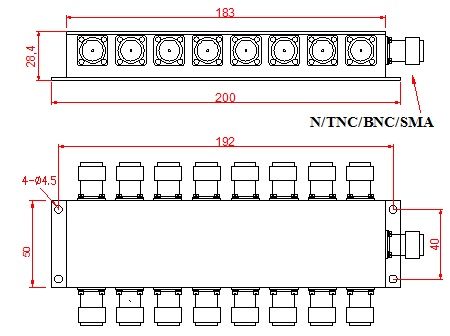

16分路器（L50183）

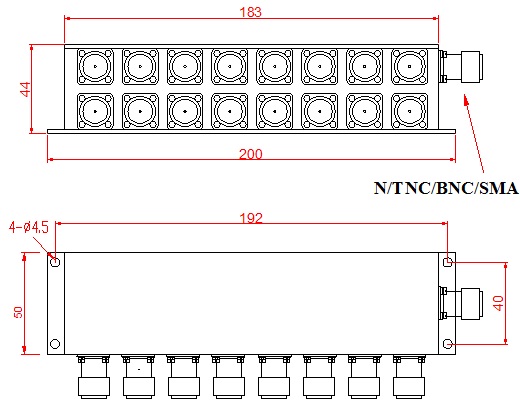

16分路器（T50183）

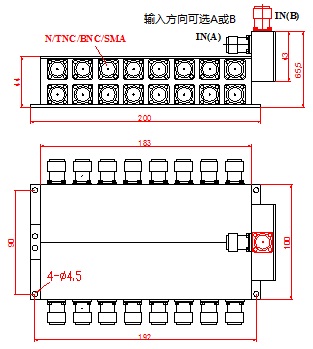

32分路器（T100183A、T100183）
