欺骗干扰模拟器

北斗三号B1A、B3A等信号具有较强的抗欺骗能力，如何检测研制的终端是否充分发挥出北斗三号的优势，需要有专门的检测方案和专用设备。一般而言，欺骗信号比真实信号延迟1个码片以上就容易识别，远距离的转发欺骗信号比真实信号的延迟远远大于一个码片，所以可取1.5个码片作为一个检测项。但是目标附近的转发欺骗信号的延迟比较小，要采用多种技术才能抑制小于1个码片的欺骗式干扰，因此专用检测设备要适应这两种情况。

工作原理

    欺骗干扰模拟器是用于检测北斗终端抗欺骗干扰能力的专用设备，具有六个端口，端口1为卫星信号输入口，可以接入模拟源，或直接转发的卫星信号；端口2为输出信号；欺骗信号支路经过端口3、4间的外接电缆，模拟延迟的欺骗信号；真实信号支路接入衰减器，由多级π形电阻衰减器级联而成，可通过校准口精确测量衰减量，模拟欺骗信号与真实信号的幅度差；端口P5、P6为校准口，可以独立标定真实信号、欺骗信号的幅度和相位，同时也可以分别是欺骗信号和真实信号独立输入口。

选型指南

欺骗干扰模拟器型号规则：QPXYY

Ø  X为幅度代码：

X=A：欺骗支路内置LNA，补偿电缆损耗

X=R：真实信号支路内置衰减器

X=W：在真实信号支路外置（P6/P7间）可变衰减器，或在欺骗支路外置（电缆与端口P3间）可变放大器

Ø  YY为延迟代码，表示电缆长度(m)

Ø  射频接口：P3P4为BNC座，其余端口为TNC座。可选SMA、N型座。

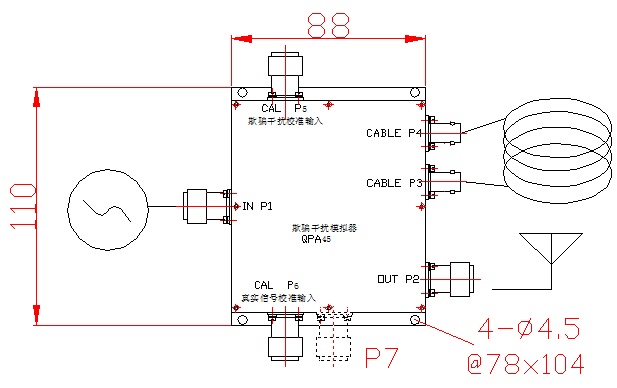

Ø  外形体积：110x88x22mm，见附图。

Ø  多径模拟器：适当更改电气参数，可用来检测终端抗多径能力，外形不变。

可选附件

Ø  保真转发系统：接收天线WB1116-3，转发器RP31-5V、发射天线NP606

Ø  小型屏蔽暗箱：独创的屏蔽暗箱AX400T，解决了小暗箱测试不可靠的问题

Ø  外置放大器AM 11164：频率1.15-1.615GHz，增益约45dB，接到端口P2。此放大器也可以包含在模拟器内部。
