转发系统

航电创芯提供完备的、专业的转发方案，多路输出时，每一路的增益根据场景的不同，每一路分别设计成合理的链路增益。卫星信号转发系统分为单向转发（GNSS）、双向转发（BD L/S/B2b，天通、星网等）、天线直连转发和封闭式暗箱转发四种【参考文献1】。其功能是将卫星信号引到密闭空间，或从密闭空间引到卫星。它由室外天线、转发器、室内天线、射频电缆等组成，可以有线、无线混合转发。

系统特点

Ø  “保真转发”选项[1]：转发的卫星信号的信噪比与真实卫星落地信号信噪比误差约1dB

Ø  自适应抗干扰设备选项：提升转发系统用于自适应抗干扰设备的可用性

Ø  多路输出，各路增益独立可调

Ø  分频点调节增益：各频点增益独立调节，可以分别从不同的端口输出，也可以合成输出

Ø  飞行器星况选项：载体垂直落地的星况模拟      GNSS混合转发系统示意图

Ø  欺骗干扰：选择指定空域的卫星进行转发

选型指南
转发器型号规则：RPXYY-Z（VB×N）-WX

X=1: 单频L1B1(G1)                        X=2: 双频L1B1(G1)+L2(G2B2)

X=3: 双频L1B1 (G1) +B3                    X=4: GNSS全频

X=5: 多频+北斗收发L/S(B2b)                X=6: 天通

X=7: 天通+GNSS                           X=8：星网+GNSS

YY=输出路数1-64，各路增益可以不同，也可以是按各导航频点分路输出。

Z=最高增益，如：z=5表示增益为50-59dB

V：增益可调，缺省为不可调

B=可调增益位数，5=5bit，31/1dB； 6=6bit，63/1dB

N=可调增益路数，缺省为1路。N>1时有两种情况：输入信号分成N路，各路增益可调；或者各频点增益独立可调，既可以分频点输出，也可以合成一路输出。

WX：外形代码，缺省为便携式，机架形式可以为1U,2U,3U，直流供电微小型DC

转发系统：RPXYY（VB×N）R-aa-bb-d

XYY（VBxN）：同上

R：保真转发，转发信号的信噪比与真实卫星落地信号信噪比误差约1dB

aa：接收天线电缆长度

bb：发射天线电缆长度

d：转发作用距离

转发器外形

    转发器的外形有内置式、便携式、机架式、电缆直通式（参见解决方案：通信终端转发测试）几种，

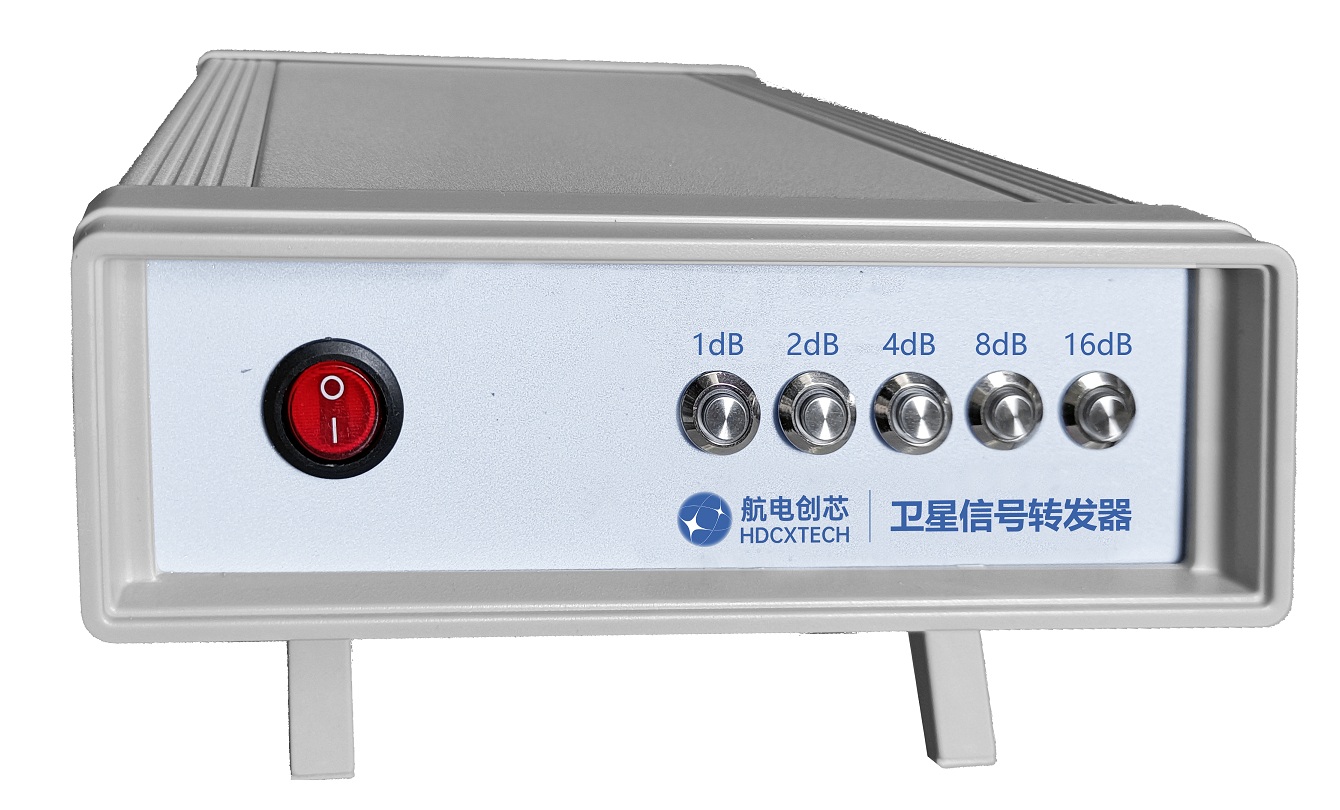

                          便携式转发器

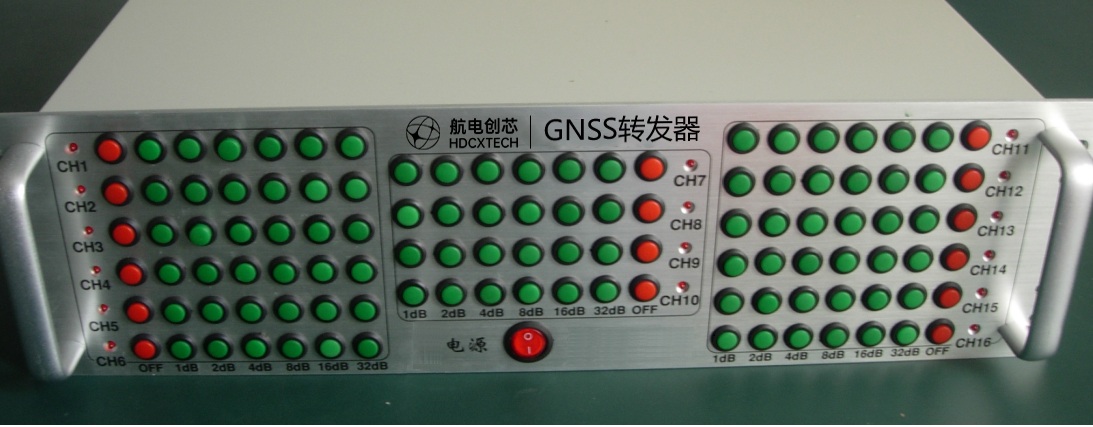

                              3U机架式转发器

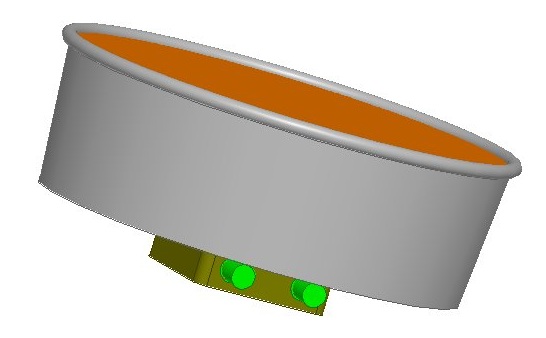

     高增益转发天线（通过电缆直连被测通信终端，用于RDSS、天通、星网等卫星终端测试）

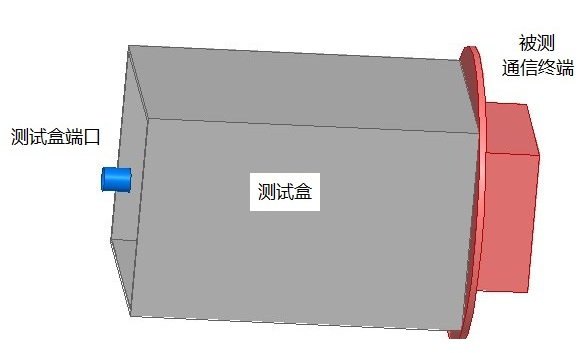

       封闭式微型暗盒转发（用于高低温箱内批产测试）

转发器配套的附件及可选件：

转发器配套的附件及可选件包括室外接收天线(NP639)、室内发射天线（NP606）、输入长电缆、输出电缆、避雷器、天线安装支架、主机包装箱、使用说明书、合格证等。天线的规格书参见本网站或产品手册，请外形如下：

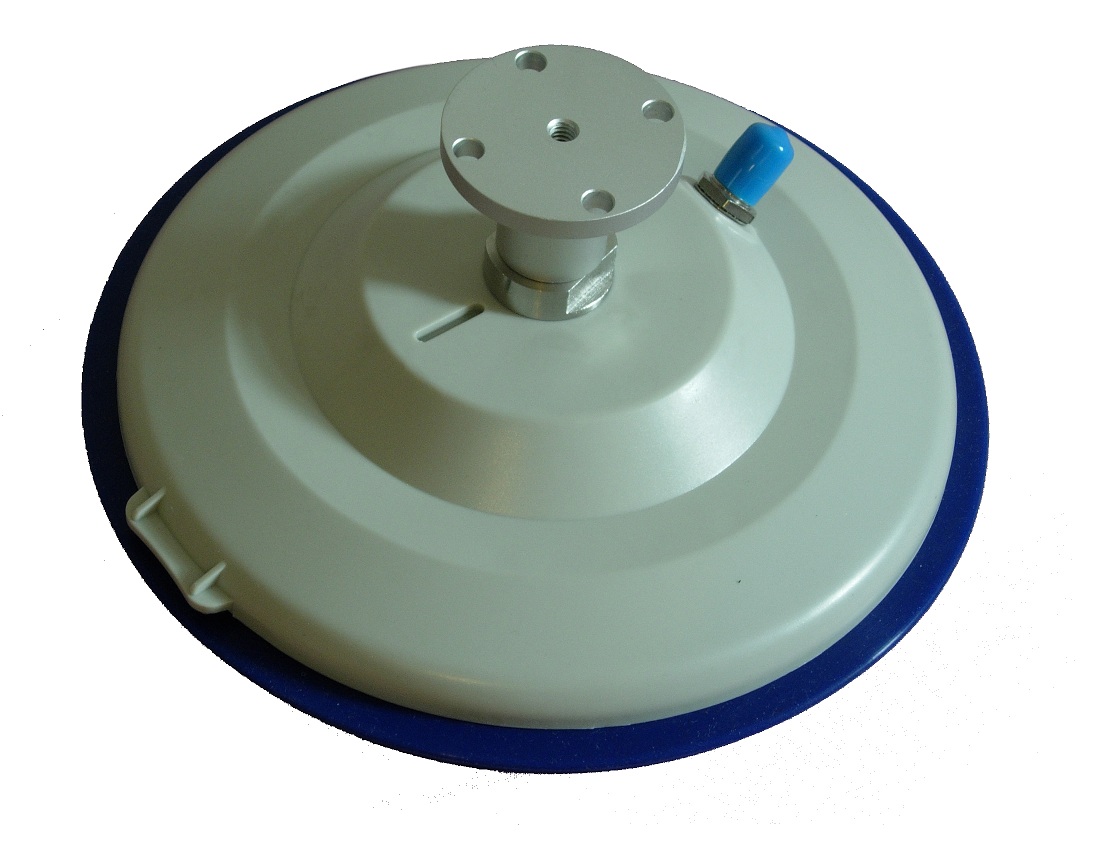

   室外天线（NP639A，插座密闭安装）

室外天线（NP639, 插座外露）

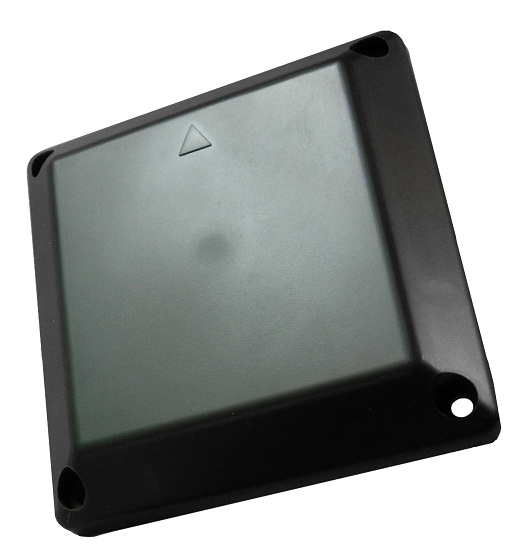

                                  发射天线（NP606）

参考文献：“转发系统在北斗终端研制中的应用”，北斗与空间信息应用技术，2024，No.6
