屏蔽暗箱AX400T

 简  介

一体化自适应抗干扰天线在研发与批产过程中需要在暗箱内对各个天线单元对应的通道进行测试，以确定每个通道是否正常工作。为了获得较好的测试效果，暗箱侧壁的吸波材料的高度应该在1个波长以上，而且吸波材料要离开接收天线1.5个波长以上，因此，比较理想的屏蔽暗箱的宽度应该在5.5个波长以上，对应B3频段，屏蔽暗箱的宽度应该达到1.3m。实际上采用的屏蔽暗箱尺寸较小，见图1，吸波材料的损耗只有3dB左右，导致各个天线单元收到的信号差别在3dB以上，由于自适应天线的各信道链路增益仅略高于临界值，因此，经常出现个别单元不能正常测试，试验难以顺利进行。

在批产阶段，为了提高环境试验的效率，必须组批进行环境试验。如果将多个产品放在一个高低温箱内，同时接收一个发射天线的信号，由于高低温箱内反射严重，电磁环境杂乱无章，因此高低温实验在实施过程中出现很大的困难。如果将多个常规屏蔽暗箱置于高低温箱内，暗箱间会相互影响，而且吸波材料容易吸潮而失效。

为了解决存在的问题，我们采用全新的设计理论，发明了一种新型屏蔽暗箱AX400T。屏蔽暗箱由发射天线、金属屏蔽箱等组成，将输入信号变换为自适应场分布，具有精度高、测试一致性高、全屏蔽等特点，见下表。

  屏蔽暗箱（用于自适应天线阵终端）             微型暗盒（用于手持机等单天线终端）

选  项

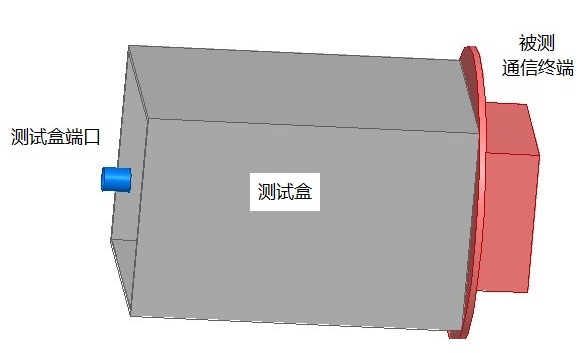

     针对不是自适应抗干扰的常规导航、通信终端，如手持机、指挥机等，还研发了微型暗盒，高低温测试组批数量可达100台以上，参见论文：“转发系统在北斗终端研制中的应用”，北斗与空间信息应用技术，2024，No.6
