波束等化的自适应天线阵
常见的自适应天线阵有四元阵和七元阵两种，四元阵的四个B3单元采用2×2布阵，中央可放置一个B1L1单元，七元阵采用六个B3单元沿圆周分布，中央采用叠层微带，覆盖B3和B1L1双频。单元间距通常约为0.4个波长，天线单元间的互耦很强，导致阵中单元方向图发生严重畸变，尤其是低仰角时不圆度达6dB以上，对抗干扰性能影响较大。虽然业界有众多天线工作者长期不懈研究互耦的解决办法，均没有实用的成果报道。我们对自适应天线进行了专题研究【1-3】，研发的去耦自适应天线阵阵中单元方向图的不圆度基本达到自由空间中天线单元的性能，上半空间任意方向各单元增益基本一致，预期抗干扰性能将有明显提高。
天线名称 | 标准四元阵 | 去耦四元阵 | 标准七元阵 | 去耦七元阵 |
天线型号 | AA4Z-B3 | AA4ZD-B3 | AA7Y-B3 | AA7YD-B3 |
单元数 | 4(+1) | 4(+1) | 7+1 | 7+1 |
频率 | B3×4+B1L1×1 | B3×4+B1L1×1 | B3×7+B1L1×1 | B3×7+B1L1×1 |
极化 | RHCP | RHCP | RHCP | RHCP |
天线增益 | 2.1 dB | 2.1 dB | 3.7 dB | 2.8 dB |
不圆度(20°) | 6dB | 1.8dB | 4.7dB | 2.1dB |
方向图 | 半球形 | 半球形 | 半球形 | 半球形 |
放大器增益 | 28 | 28 | 28 | 28 |
噪声系数 | 1.8 | 1.8 | 1.8 | 1.8 |
驻波比 | 2 | 2 | 2 | 2 |
耗电 | 5V200mA | 5V200mA | 5V320mA | 5V320mA |
射频接口 | SMA | SMA | SMA | SMA |
射频阻抗 | 50 | 50 | 50 | 50 |
外形尺寸mm | 180×180×20 | 180×180×35 | Φ280x22 | Φ280x24 |
工作温度℃ | -40～＋60 | -40～＋60 | -40～＋60 | -40～＋60 |
湿度 | 95％ | 95％ | 95％ | 95％ |
防水 | 水密 | 水密 | 水密 | 水密 |
Ø 射频接口：可选MCX、SMA、SMP或直接输出电缆。
Ø 放大器增益：15-35可选
Ø 如果改变安装方式，四元阵尺寸可变为140×140×20mm
Ø 方向图不圆度：国内外厂家给出的小于3dB不圆度，均是指单元天线独立存在时的方向图。

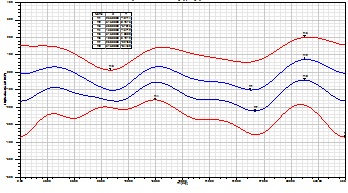

四元阵中单元方向图（仰角10/20/30/40度，方位360度，方向图不圆度2dB）
