1、无人机/智能炸弹抗干扰天线（AA1M1）

自适应抗干扰天线阵是抗干扰的有效手段，但是成本较高，不适合消费型无人机使用。我们研制了一种新的抗干扰天线(AA1M1)，安装于无人机顶部，其负仰角增益较低，配合普通的接收机，成本低，可以获得明显的抗干扰能力，下半空间的干扰个数无限制，对于已经服役的非自适应抗干扰设备，仅需更换天线，能明显提高抗干扰的能力。

抗干扰天线外形为见图1，直径150mm，高度10mm。天线可以安装在无人机透波罩内，去掉天线罩，天线重量约90g。内置放大器和滤波器，增益13~35dB可选，供电3或5V，电流15~35mA。

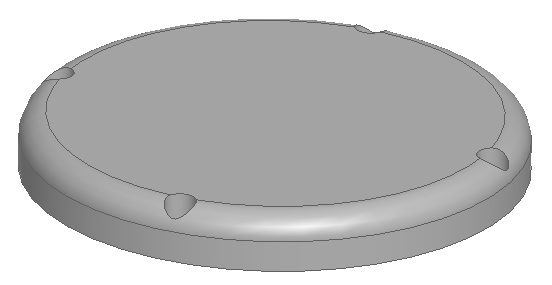

        图1 无人机抗干扰天线

抗阻塞式干扰

和平时期针对微小无人机的干扰主要来自负仰角，如典型的无人机干扰枪。主要干扰模式为大功率阻塞式干扰，干扰信号有宽带、窄带、脉冲、扫描、梳状谱的形式。

AA1M1的方向图见图2，与常规消费型无人机的导航天线相比，高仰角区域增益增大约4dB，下半空间增益减少约15dB。可见，抗干扰天线比常规天线的干信比提高约20dB。常规小型干扰枪的作用距离约1Km，如果无人机采用抗干扰天线，干扰器的作用距离缩小到约100m。

AA1M1配合普通接收机，可以对抗各种干扰信号体制、与干扰源个数无关。

抗欺骗干扰

识别欺骗干扰信号，避免被诱捕，是无人机抗干扰的一个难题（民码）。业界提出了很多抗欺骗干扰的方法，大部分离工程应用差距很大。AA1M1结合定制的导航接收机既能使大部分干扰无效，而且，对于没有被抑制的干扰，不管干扰信号强弱和干扰源数量，均能轻松识别欺骗干扰。详见内部资料。

智能炸弹

卫星导航是智能炸弹主要的导航手段之一。在战时复杂的电磁环境下，抗干扰是首当其冲的功能需求。智能炸弹主要关心下降姿态时的定位精度，因此，导航天线宜以一定的角度安装于炸弹的尾部。波束等化自适应天线阵（AA4ZD-B3）和模式域天线（AA2M/AA3M/AA3P）适合用于智能炸弹自适应抗干扰，体积小，但是成本较高。

为了降低成本，低付瓣的抗干扰天线（AA1M1）是一种高性价比的方案，配合具有窄带抗干扰能力的单天线导航接收机，对位于地面的扫频、窄带等干扰的干信比可以达到90dB以上、对宽带干扰信号也有一定的抗干扰能力，而且与干扰源数量无关。

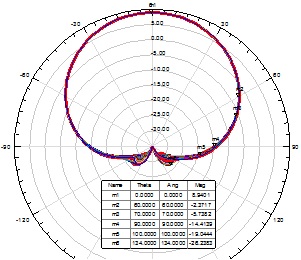

                       图2  无人机抗干扰天线方向图

2、共口径无人机干扰天线（CA5RV-254）

常规的无人机干扰器采用八木天线、对数周期天线、螺旋天线等组合成类似步枪的形状，体积较大，不同天线之间存在较大的相互影响。CA5RV-254为五频段一体化腔体天线，五个频段共用一个辐射口径，效率高、结构紧凑，各频段电轴一致，彼此隔离，互不干扰，各频段可独立实现双线极化、双圆极化等任意极化。

电气指标

选  项

Ø  频率：P/L/S/C各频率可以调整，如1227MHz可以调整为1268MHz，与1575MHz频率可以共一个端口输出。

Ø  增益与体积：腔体尺寸决定增益。如可选CA5RV-200，直径200mm，S频段增益13dB。

Ø  一体化设计：腔体底部盒体可以内置脉冲、宽带噪声等干扰源。

Ø  安装接口：底部有螺纹孔，可与三脚架连接，方便调整方位俯仰。侧面可安装望远镜。

                     图3 全频点共口径干扰天线
