无人机低成本抗干扰测向

无人机抗干扰双频测向天线（AA1M3）

自适应抗干扰天线阵是抗干扰的有效手段，但是成本较高，不适合消费型无人机使用。我们研制了一种新的抗干扰双频测向天线(AA1M3)，安装于无人机顶部，其负仰角增益较低，配合普通的接收机，成本低，可以获得明显的抗干扰能力，下半空间的干扰个数无限制，对于已经服役的非自适应抗干扰设备，仅需更换天线，能明显提高抗干扰的能力。

抗干扰天线外形为圆形，见图1，直径161mm，高度36mm。天线可以安装在无人机透波罩内，天线重量约300g。内置放大器和滤波器，增益33~35dB可选，供电5V，电流35~50mA。

抗干扰

AA1M3的方向图见图,2，与常规无人机的导航测向天线相比，高仰角区域增益增大约2dB，下半空间增益减少约10dB。可见，抗干扰天线比常规天线的干信比提高约12dB。常规小型干扰枪的作用距离约1Km，如果无人机采用抗干扰天线，干扰器的作用距离缩小到约250m。

AA1M3配合普通接收机，可以对抗各种干扰信号体制、与干扰源个数无关。

测姿测向

低后瓣的抗干扰测向天线（AA1M3）的抗干扰能力明显提升的同时，该天线具有全空域零误差相位中心，可以提供更高的PPP测量精度，当然，测姿测向精度也有所提高。

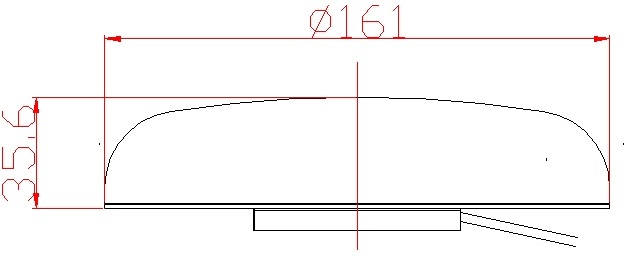

                                 图1  天线外形

                             图2 AA1M3方向图
