抗干扰终端温箱组批测试

自适应天线批产测试系统

 特  点

Ø  专有技术：无需吸波材料，自适应阵列中每个单元收到的场强相同。

Ø  隔离度高：采用屏蔽暗箱，各产品之间互不干扰

Ø  保真转发：采用独有的保真转发技术，信噪比与室外真实信号误差约1dB。

Ø  组批试验：将多个产品放在一个高低温箱或老练房内，一次检测多个产品。

使用方法

典型的布设方案如图1，高低温箱内可以随意叠放多个的暗箱AX400T，转发器与分配器整合在一个1U~3U的机箱内。以64路输出的转发器（RP364-5V6x2-2U）为例，工作频率B1L1G1+B3，两个频段增益分别可调63dB/1dB，见图2的最上面一行按钮；输出64路（CH01~CH64），每路再设置一个按钮（控制1bit衰减器），可以调节增益，见图2，方便精确调整辐射功率。

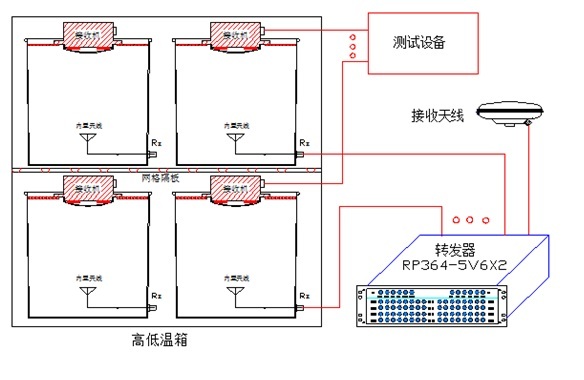

                 图1  温箱内组批测试系统框图

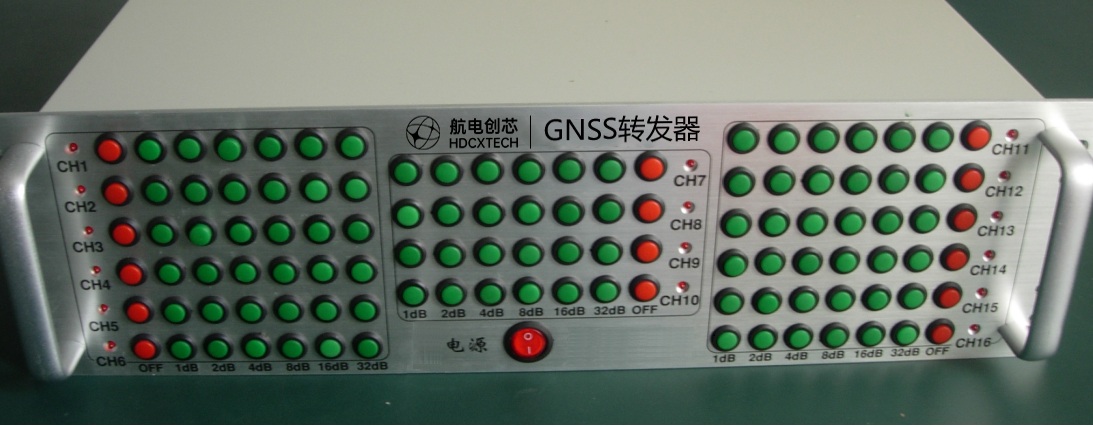

              图2  机架式2U转发器（64路输出）
